系統組成及原理介紹

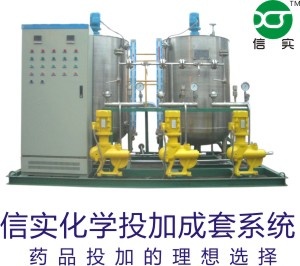

      MD/AD系列集中式組合加藥裝置，是以美國米頓羅計量泵為主體的機電儀一體化成套裝置，依據用戶要求，采用模塊化設計，系統各部分按一定的技術規范和工藝流程組裝在一公用底座上，系統中的溶液箱、攪拌器、磁翻板液位計、計量泵、過濾器、穩壓器、管道、閥門、電控柜、儀表等組裝在一個底座上，可配操作平臺和扶梯。該系統可高精度投加各類化學藥品，具有自動化程度高、配套性強、安裝及使用維修方便的特點。

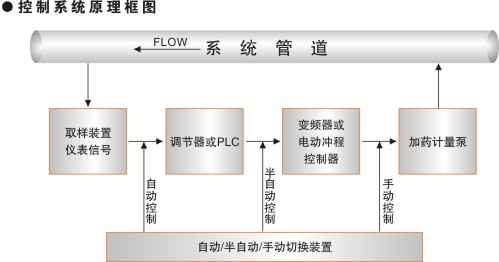

● 控制系統原理簡介

       在自動控制柜內設有獨立的動力電源，由所對應的電源開關控制，采用變頻控制器和數顯PID調節器或PLC對計量泵電機進行控制, 通過帶電氣和機械互鎖的轉換開關及中間繼電器實現三種工作狀態：自動、半自動、手動控制模式。在自動控制模式下,數顯PID調節器或PLC接收來自取樣分析儀表變送器輸出的4-20mA信號，根據用戶要求的指標設定值經PID運算后輸出調節型4-20mA信號調節變頻器的頻率輸出，完成對計量泵電機轉速的閉環自動控制。在半自動控制模式下，計量泵的控制脫離外部?jì)x表信號的閉環控制，操作人員可直接調節變頻器的電位計調節旋紐實現對計量泵電機轉速的控制。在手動控制模式下，計量泵電機的運行狀態脫離了變頻器輸出的控制，完全是在交流工頻三相電源直接供電的形式下運行，對計量泵流量的調節依靠手動調節計量泵的沖程調節手柄來實現?？刂葡到y中采用的PID數字顯示調節器或PLC還可以實現對測量指標效果的動態監視。

● 基本配置

◎溶液箱（不銹鋼、碳鋼、碳鋼襯膠、碳鋼襯氟、玻璃鋼等）
◎高精度米頓羅計量泵
◎減速防震式電動攪拌器（普通、防爆）
◎液位計（磁性翻板、玻璃管、超聲波）
◎Y型過濾器（不銹鋼、UPVC）
◎壓力表、安全閥、脈沖阻尼器等管路閥門及附件
◎控制柜（啟停操作、手動/自動切換、故障報警、通訊接口、狀態顯示等）
◎槽鋼基礎，平臺及扶梯

● 應用

      本產品廣泛應用于電力、石化、市政水處理、冶金、電子等行業及其它環保領域，目前該加藥裝置已在不同行業的許多廠家得到廣泛應用，廣受用戶好評。
